Анонім
Зразок заповнення
01.04.2026

__________________________________________________________________

(повне найменування підприємства із зазначенням підпорядкованості)





ЗАТВЕРДЖЕНО

Наказ  _______________________

             (посада роботодавця і

_____________________________

найменування підприємства)

_________________  № _________

   (число, місяць, рік)



















ТЕХНОЛОГІЧНА КАРТА

для виконання робіт з посудинами що працюють під тиском





Розроблено:



Погоджено:











2026 р.





Зміст



Найменування

Номер сторінок

I ТЕХНІЧНА ЧАСТИНА
1.1 Галузь застосування
1.2 Кількісно-кваліфікаційний склад виконавців робіт
1.3 Відомість потреби інструменту, обладнання та оснащення
1.4 Організаційно-підготовчі роботи
1.5 Порядок виконання робіт
II ЗАХОДИ БЕЗПЕКИ
2.1 Заходи безпеки щодо підготовки робочого місця
2.2. Перелік необхідних ЗІЗ
2.3 Вимоги до інструменту
2.4 Порядок дій в разі настання аварійної ситуації
III ГРАФІЧНА ЧАСТИНА
3.1 Додатки
IV ВІДПОВІДАЛЬНІСТЬ




I ТЕХНІЧНА ЧАСТИНА



1.1 Галузь застосування



1.1.1 Технологічна карта встановлює єдиний порядок і технологію виконання робіт з посудинами що працюють під тиском.

1.1.2 Роботи виконуються складом працівників механічної служби.

1.1.3 Технологічною картою охоплено такі види робіт:

  • щозмінне виконання робіт;

  • щозмінне технічне обслуговування;

  • технічне обслуговування (ТО-1);

  • технічне обслуговування (ТО-2);

  • технічне обслуговування (ТО-3).



1.2 Кількісно-кваліфікаційний склад виконавців робіт

Таблиця 1.1

№ з/п

Найменування посади/професії

Одиниці виміру

Кількість

Розряд

1Механікчол1
2Слюсар-ремонтник



чол

1



4-5
3Машиніст компресора



чол

1



4-5



1.3 Відомість потреби інструменту, обладнання та оснащення

Таблиця 1.2

№ з/п

Найменування

Од.вим.

К-ть

Призначення

Примітка

1Слюсарний набір інструментів (у кейсі)компл1Для монтажу/демонтажу деталей та вузлів з різьбовим з’єднанням
2Електричний гайковертшт1Для монтажу/демонтажу деталей та вузлів з різьбовим з’єднанням
3Мастило універсальне WD-40бал1Для монтажу/демонтажу деталей та вузлів з різьбовим з’єднанням
4Олива М10Г2К, КС19л20/12Для заміни
5Заливна воронкашт1Для заливки оливи
6Тара для відпрацьованої оливишт1Для відпрацьованної оливи
7Обтиральний матеріалм21Для очищення компресора від бруду/оливи
8Дерев’яний піддоншт1Для складування запчастин
9Щітка по металушт1Для монтажу/демонтажу деталей та вузлів з різьбовим з’єднанням
10Молотокшт1Для монтажу/демонтажу деталей та вузлів з різьбовим з’єднанням
11Шприц для змащенняшт1Для змащення вузлів
12Щуп для заміру рівня електролітушт1Для заміру рівня електроліту в АКБ
13Мийний агрегат високого тиску або відро з водою та обтиральний матеріал (ганчірка)шт1Для очищення компресора від бруду



1.4 Організаційно-підготовчі роботи


Механіку до початку робіт потрібно виконати наступне:

  • виконати обхід робочого місця з перевіркою відповідності його вимогам безпеки та діючим Правилам. До роботи не приступати до усунення зауважень.

  • провести оцінку ризиків, перед виконанням робіт за нарядом.

  • видати працівникам наряд та інструктаж з охорони праці з урахуванням специфіки роботи, зазначивши заходи щодо безпечного виконання робіт з даної технологічної карти та інструкції з охорони праці із письмовим записом у «Книзі нарядів».

  • в ході інструктажу ознайомити працівників, залучених до даних робіт, з наявними небезпеками на робочому просторі, заходами зниження ризиків, даною технологічною картою під підпис.

  • перевірити наявність та відповідність вимогам з ОП:

  • освітлення зони виконання робіт;

  • вентиляції природної/штучної;

  • інструменту;

  • устаткування;

  • засобів індивідуального та колективного захисту;

  • захисних огорож та знаків безпеки;

  • наявність аптечки та вогнегасника;

  • перевірити наявність і чинність посвідчень працівників на право виконання даних робіт;

  • забезпечити працівників необхідними матеріалами та ЗІЗ згідно з планованим об'ємом робіт.



Виконавцям до початку робіт потрібно виконати наступне:

  • вдягнути засоби індивідуального захисту;

  • отримати від механіка письмовий наряд та інструктаж з охорони праці, розписатися у «Книзі нарядів» про отримання інструктажу;

  • на робочому місці перевірити дієвість існуючих засобів захисту, технічних та організаційних бар’єрів.

Перед початком роботи необхідно перевірити:

  • відсутність механічних пошкоджень корпусу посудини / компресору;

  • цілісність кожухів, захисних огороджень (за наявності);

  • відсутність витоків повітря або масла;

  • надійність кріплення посудини на пересувній платформі;

  • справний стан живлючих кабелів;

  • наявність заземлення;

  • справність пускової апаратури (кнопки, автомати);

  • справність манометрів;

  • роботу запобіжних клапанів;

  • справність запірної апаратури;

  • відсутність перевищення допустимого тиску;

  • герметичність з’єднань і шлангів;

  • наявність хомутів / фіксаторів на шлангах;

  • відсутність перегинів шланг.

При виконанні технічного обслуговування або поточного ремонту:

  • встановити компресор на рівній, твердій поверхні, заглушити двигун, підкласти під колеса противідкатні упори, відкрити розподільчі крани (для витоку стисненого повітря з ресиверів).



1.5 Порядок виконання робіт


Щозмінна експлуатація посудин що працюють під тиском



1.5.1.1 Пуск посудини в роботу:

  • виконувати плавний набір тиску;

  • контролювати показники манометрів і температури;

  • перевірити роботу запобіжних клапанів (за регламентом);

  • переконатися у відсутності вібрацій, шумів, витоків.



1.5.1.2 Робота протягом зміни

Працівник зобов’язаний постійно контролювати:

  • тиск (не перевищує допустимий);

  • температуру;

  • герметичність.

1.5.1.3 Працівник зобов’язаний періодично перевіряти:

  • стан запірної арматури;

  • роботу автоматики;

  • відсутність сторонніх шумів.

Вести записи у журналі експлуатації.

У разі виявлення: перевищення тиску, несправності клапанів, витоків, сторонніх шумів / вібрацій працівнику необхідно негайно знизити тиск / зупинити обладнання, повідомити механіка / відповідальну особу, зробити запис у журналі, не допускати повторного пуску до усунення несправностей.

1.5.1.4 Зупинка обладнання:

  • плавно знизити тиск;

  • закрити запірну арматуру;

  • відключити від джерел енергії;

  • за потреби – стравити залишковий тиск.

Здійснити передачу зміни.



Щозмінне технічне обслуговування проводиться в перервах між змінами



Перелік та послідовність робіт по ТО:

1.5.2.1 очистити посудину що працює під тиском / компресор від пилу і бруду за допомогою мийного агрегату або використовувати відро з водою та обтираний матеріал (ганчірку);

1.5.2.2 перевірити комплектність і стан зовнішніх кріплень вузлів і агрегатів на предмет їх цілісності (упорів кузова, захисного кожуха генератора, муфти зчеплення, противідкатних упорів та інше), а також чи немає течі оливи, палива і води;

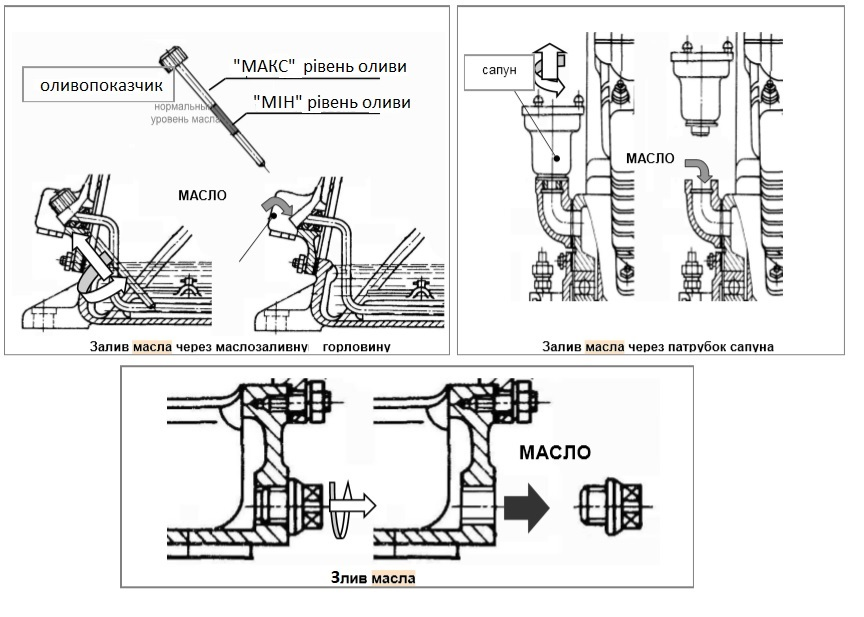

1.5.2.3 перевірити рівень і, при необхідності, долити оливу в корпус компресора / посудини що працює під тиском і картер двигуна (мал.2). Викрутити оливопоказчик (щуп) з картера компресора та подивитися, щоб рівень оливи знаходився між «МІН» та «МАКС» показниками на щупові;

1.5.2.4 перевірити рівень і, при необхідності долити воду в радіатор. Викрутити пробку заливної горловини водяного радіатора та візуально оглянути рівень охолоджуючої рідини у радіаторі (вона має покривати соти радіатора);

1.5.2.5 перевірити справність контрольно-вимірювальних приладів станції (відсутність тріщин скла, деформації та ін.)

1.5.2.6 перевірити роботу муфти зчеплення для чого повернути важіль вмикання муфти зчеплення за годинниковою стрілкою до упору (робота важеля повинна бути плавною, без додаткових зусиль);

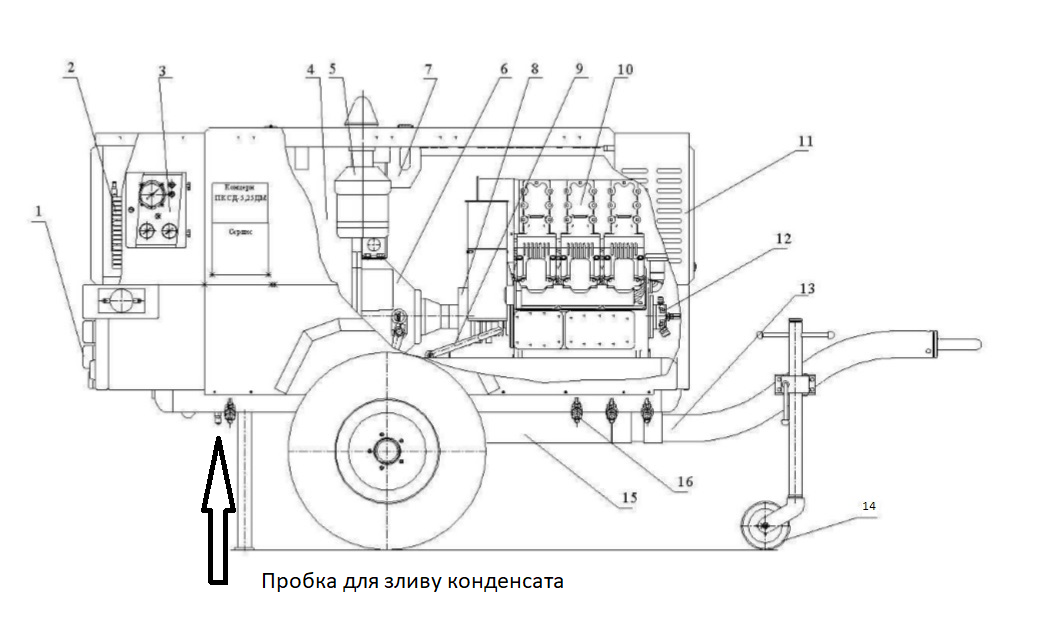

1.5.2.7 спустити конденсат з повітрозбірників-лонжеронів (ресивера), для цього необхідно відкрутити зливну пробку (мал.3);

1.5.2.8 перевірити герметичність повітряної системи – після запуску та нагнітання повітря (до 7 бар) у ресивер закрити розподільчі крани. Швидкість падіння тиску в ресивері з 7 бар до 6 бар не повинна перевищувати 1 бар за 6 хв (незначний витік повітря через датчик допускається);

1.5.2.9 при виїзді на лінію та після повернення - перевірити стан ходової частини і кріплення агрегатів;

1.5.2.10 у холодний час зливати воду з радіатора та блоку дизельного двигуна, за допомогою зливних кранів.

1.5.2.11 оглянути місця кріплення вузлів та агрегатів між собою, виконати обтяжку болтових з’єднань.


ІІ ЗАХОДИ БЕЗПЕКИ



2.1 Заходи безпеки щодо підготовки робочого місця


2.1.1 Перед початком робіт всі працівники, які зайняті експлантацією посудини що працює під тиском / технічним обслуговування компресора, повинні отримати інструктаж з ОП. Якщо умови праці при виконанні робіт змінюються, то інструктаж необхідно провести повторно.

2.1.2 Зона проведення робіт та проходи до неї, повинні мати освітлення у відповідності до діючих норм.

2.1.3 Всі робітники, які виконують роботи експлантації посудини що працює під тиском / технічного обслуговування компресора, повинні бути забезпечені спецодягом, засобами індивідуального захисту.

2.1.5 Роботи з експлантації посудини що працює під тиском / технічного обслуговування компресора виконувати з дотриманням вимог інструкції з охорони праці за професією.

2.1.6 Для забезпечення безпечних умов праці перед початком робіт робітник повинен:

  • встановити посудину що працює під тиском / компресор на рівній твердій поверхні, заглушити двигун та витримати час, необхідний для повного охолодження його складових частин та системи виводу відпрацьованих газів, встановити під колеса противідкатні упори;

  • розташувати на робочу місці інструмент та запасні частини так, щоб унеможливити їх падіння чи самовільний рух;

  • використовувати інструмент за його цільовим призначенням;

  • не використовувати відкритий вогонь чи палити у зоні робіт.

2.1.7 Під час випробовування посудини що працю під тиском / компресора в роботі:

  • відкрити ворота боксів для виводу вихлопних газів (за наявності);

  • переконатися у відсутності сторонніх предметів та робітників у зоні ймовірного травмування (від розриву шлангу чи ременю, від обертаючих/рухомих частин);

  • перевірити цілісність повітряних рукавів та спеціальних хомутів для їх з’єднання, запірної арматури;

  • перевірити цілісність корпусу та скла манометра, наявність клейма про калібрування та червоної риски (гранично допустимий тиск) на шкалі.


2.2 Перелік необхідних ЗІЗ



Таблиця 2.1

№ з/п

Посада/професія

Найменування спеціального одягу

Тип,

марка

О д. вим.

Кіл - сть

Строк використання

1МеханікКостюм ІТР для захисту від загальних виробничих забруднень та механічних дій із змішаних тканинМіЗВншт.112 міс.
Черевики шкіряні з підноскомМун200пар112 міс.
Куртка ІТР для захисту від знижених температур, загальних виробничих забруднень та механічних дій із змішаних тканинТншт.136 міс
Респіратор пилозахисний до 4 ГДК-шт.11 зміна
Каска захисна з вентиляційними отворами-шт.136 міс.
Рукавиці комбінованіМіпар11 міс.
Окуляри захисні відкриті з прозорою лінзоюЗНшт.13 міс.
2

Слюсар-ремонтник



Костюм робочий для захисту від загальних виробничих забруднень та механічних дій із змішаних тканинМіЗВншт.112 міс.
Черевики шкіряні з підноском пар112 міс.
Куртка робоча для захисту від знижених температур, загальних виробничих забруднень та механічних дій із змішаних тканинТншт.136 міс
Плащ водонепроникнийВншт.124 міс
Каска захисна з вентиляційними отворами-шт.136 міс.
Рукавиці комбіновані-пар21 міс.
Респіратор пилозахисний з ізолюючого матеріалу-шт. До зносу
Окуляри захисні закриті з непрямою вентиляцією (прозора лінза)Зншт.3
  1. міс.
3Машиніст компресораКостюм робочий для захисту від загальних виробничих забруднень та механічних дій із змішаних тканинМіЗВншт.112 міс.
Черевики шкіряні з підноском пар112 міс.
Куртка робоча для захисту від знижених температур, загальних виробничих забруднень та механічних дій із змішаних тканинТншт.136 міс
Плащ водонепроникнийВншт.124 міс
Каска захисна з вентиляційними отворами-шт.136 міс.
Рукавиці комбіновані-пар21 міс.
Респіратор пилозахисний з ізолюючого матеріалу-шт. До зносу
Окуляри захисні закриті з непрямою вентиляцією (прозора лінза)Зншт.3
  1. міс.



2.3 Вимоги безпеки до інструменту та пристроїв



2.3.1 Бойки молотків та кувалд повинні мати гладку, трохи опуклу поверхню без косини, вибоїн, відколів, тріщини та задирок.

2.3.2 Рукоятки молотків, кувалд та інструменту ударної дії повинні бути виготовлені із сухої деревини твердих листяних порід без сучків та косошару або із синтетичних матеріалів, що забезпечують експлуатаційну міцність і надійність у роботі. Використання рукояток, виготовлених з деревини м'яких та багатошарових порід дерев, а також із сирої деревини, не допускається.

2.3.3 Інструмент ударної дії повинен мати гладку затилкову частину без тріщини, задирок, наклепу та скосів, і на його робочому кінці не повинно бути пошкоджень. Довжина інструменту ударної дії повинна бути не менше 150 мм.

2.3.4 Розміри зіва (захвату) гайкових ключів не повинні перевищувати розміри головок болтів (граней гайок) більше ніж на 0,3 мм.

2.3.5 Не дозволяється застосовувати для ключів підкладки, якщо прозір між площинами губок і головок болтів або гайок більший за допустимий.

2.3.6 Робочі поверхні гайкових ключів не повинні мати збитих скосів, а рукоятки - задирок.



2.4 Порядок дій в разі настання аварійної ситуації


2.4.1 При виникненні в процесі роботи аварійної ситуації, яку працівники не можуть ліквідувати самостійно по команді керівника робіт всі роботи припиняються, обладнання зупиняється, працівники виводяться в безпечне місце та сповіщається особа, яка видала наряд.

2.4.2 При нещасних випадках:

  • вжити заходів щодо надання першої долікарської допомоги, а також повідомити в медпункт;

  • зберегти обстановку на робочому місці до розслідування, такою, якою вона була на момент події, якщо це не загрожує життю та здоров'ю інших працівників, а в разі неможливості її збереження - зафіксувати обстановку (скласти схеми, провести інші заходи). Вжити заходів щодо недопущення людей в зону аварії.

2.4.3 Під час повітряної тривоги повідомити працівників, що працюють поряд і слідувати до найближчого укриття. Дотримуватися правил поведінки в укритті та виконувати вказівки відповідального працівника.



ІІІ ВІДПОВІДАЛЬНІСТЬ


3.1 За невиконання даної технологічної карти, особа яка виконує роботи на висоті, притягується до дисциплінарної, адміністративної, матеріальної та кримінальної відповідальності відповідно до вимог чинного законодавства України.







5. Лист ознайомлення з технологічною картою.



Посада

ПІБ

Дата

Підпис
