Найменування підприємства |
Інструкція
з експлуатації та обслуговування
установки очистки газу
найменування обладнання (циклон нестандартний (знепилювач деревообробних верстатів) або (Циклон типу «Ц» ∅ 800)
Місце встановлення (Столярний цех)
Найменування обладнання, від якого викиди збираються
Джерело викиду № ХХХ
м. Місце розташування підприємства
2019 р.
|
|
Затверджую: Головний інженер Назва підприємства _____________І. І. Іванов «_____»_____________2019 р. |
Затверджую:
Головний інженер
Найменування підприємства
_____________________ І.І. Іванов
"____" __________________ 2019 р.
Інструкція
з експлуатації та обслуговування установки очистки газу
найменування обладнання (циклон нестандартний (знепилювач деревообробних верстатів) або (Циклон типу «Ц» ∅ 800)
Циклони типу Ц ∅ 800 головним чином використовуються у системах пневмотранспорту на деревообробних дільницях. Напрям їх використання – це механічне уловлювання відходів деревини (стружка, тирса, пил деревини). Циклони типу Ц призначені для очищення повітря від пилу середньої і дрібної крупності, яка утворюється під час обробки деревини і здатні забезпечити досить високий ступінь очищення. Циклон Ц ефективно працює з великими обсягами повітря, забезпечуючи ступінь очищення від 90 до 97%.
У цій інструкції викладено завдання і дано вказівки з експлуатації циклону Ц і основні положення з техніки безпеки. Головним завданням для ефективної і безвідмовної роботи циклону є підтримка всіх елементів у стані, при якому забезпечується його безаварійна робота при одночасному дотриманні відповідних технічних умов і технологічних параметрів очищення газу, з метою захисту повітряного басейну від викидів підприємства.
Установка очищення викидів в атмосферу від пилу деревини (Циклон типу Ц) повинна мати паспорт, розроблений відповідно до Наказу Міністерства охорони навколишнього природного середовища України «Про затвердження Правил технічної експлуатації установок очистки газу» від 06.02.2009 № 52.
Установка очищення викидів в атмосферу від деревного пилу (Циклон типу Ц) повинна підлягати огляду для оцінки технічного стану не рідше одного разу на рік комісією підприємства. За результатами огляду складається акт і за необхідності розробляються заходи щодо усунення виявлених недоліків. Акт додається до паспорта установки.
Установка очищення викидів в атмосферу від деревного пилу (Циклон типу Ц) повинна підлягати перевірці на відповідність фактичних параметрів роботи установки проектним (не рідше одного разу на рік). Результати перевірки ефективності роботи ГОУ необхідно оформлювати актом перевірки відповідності фактичних параметрів роботи установки очистки газу проектним (ефективність роботи ГОУ) на джерелі викиду.
Необхідно проводити періодичний огляд Циклону на предмет виявлення різних механічних і інших пошкоджень і за необхідності їх усувати. У разі невідповідності фактичних параметрів роботи установки проектним вживаються заходи для налагодження установки, її реконструкції або заміни.
Контроль за ефективністю роботи установки здійснюється акредитованою лабораторією відповідно до вимог Дозволу на викиди. Місця відбору проб та вимірювання параметрів газопилового потоку на вході та виході з апарата (кожного ступеня очищення) повинні бути розташовані та обладнані згідно з чинним законодавством.
Експлуатація технологічного обладнання за відключеної установки забороняється.
Необхідно забезпечувати регулярну, своєчасну очистку накопичувального бункера циклону від зібраного пилу.
Щодня контролювати, щоб рівень пилу, який збирається в бункері, не перевищував допустимої норми.
Особи відповідальні за експлуатацію, призначаються наказом по підприємству.
До обслуговування установки допускаються особи не молодше 18 років, придатні за станом здоров’я, що вивчили Інструкцію з експлуатації та обслуговування установки і Правила техніки безпеки під час експлуатації установки очищення.
Особи, відповідальні за експлуатацію, обслуговування і ремонт установок зобов’язані:
- знати принцип дії і пристрій установки, порядок обслуговування та ремонту;
- підтримувати установку в справному стані з дотриманням паспортних показників роботи, здійснювати постійний контроль за роботою установок;
- своєчасно проводити технічне обслуговування, поточні, планово-попереджувальні та капітальні ремонти;
- містити пробовідбірні пристрої у справному стані;
- забезпечувати ведення облікової документації з експлуатації та обслуговування обладнання установки;
- своєчасно виконувати приписи представників органів, які здійснюють державний екологічний контроль.
У разі порушення режимів роботи, пошкоджень або аварії черговий персонал зобов’язаний негайно самостійно вжити заходів до відновлення нормального режиму роботи обладнання або ліквідації аварійного стану та повідомити про те, що сталося, начальнику зміни або іншій особі, яка його заміщає.
Посадові особи, які не забезпечують виконання цих загальних вимог, можуть бути притягнуті до відповідальності відповідно до чинного законодавства
Ремонт і чистку обладнання проводити тільки за повної його зупинки.
З метою пожежної безпеки для запобігання аварійної ситуації всі проходи, доступи до обладнання та до виходів повинні бути вільними.
Під час роботи необхідно витримувати встановлені регламентом норми технологічного режиму, не допускати запиленості робочих місць.
Перед виконанням ремонту обладнання необхідно звільнити від продукту, відключити від діючих комунікацій, за необхідності встановити заглушки із записом у журналі.
У разі консервації обладнання, якщо не проводяться роботи з деревообробки, складається акт і наказ про консервацію обладнання.
Принцип дії
Циклон типу Ц складається з корпусу, конуса, вхідного патрубка, парасольки і вихлопної труби з сепаратором. Наявність сепаратора в нижній частині вихлопної труби сприяє додатковому розкручуванню запиленого потоку повітря і, тим самим, збільшенню ефективності очищення повітря. У нижній частині сепаратора встановлено кінцеве кільце, що виключає захоплення дрібних частинок пилу потоком очищеного повітря.
Рух повітря в циклоні Ц відбувається відповідно до наступних пунктів:
- Вхід шліфувального пилу і стружки відбувається збоку.
- Повітря закручується по спіралі від входу в бункер.
- У процесі руху шліфувальний пил стикається зі стінками циклону і сепаратором, потім рухаючись вниз, за рахунок дії відцентрової сили обсипається в бункер.
- Відфільтроване повітря виходить через верхній отвір.
- Шліфувальний пил збирається в бункері.
- Циклон виконує фільтрацію повітря, що надходить в нього за рахунок вентилятора.
- Вентилятор можна встановлювати тільки на нагнітання.
- Циклон типу Ц комплектується накопичувальним бункером для пилових відходів.

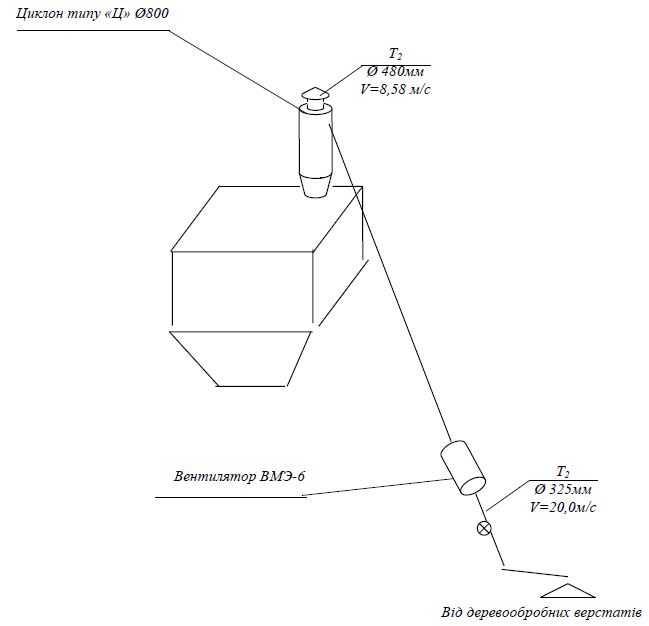

Схема аспірації від деревообробних верстатів
Рис.1. Схема очисти газу
Правила безпеки під час експлуатації і облуговування циклону
1. Персонал, що обслуговує ГОУ, повинен пройти інструктаж із охорони праці та навчання безпечним методам роботи згідно із затвердженими інструкціями.
2. Допуск до самостійної роботи здійснюється після перевірки знань працівника щодо інструкцій з техніки безпеки на робочому місці та охорони праці з оформленням відповідних документів.
3.Технологічні процеси необхідно вести в суворій відповідності з вимогами регламенту та інструкцій з експлуатації обладнання.
4. Переходи, прорізи, приямки, робочі та оглядові майданчики, сходи і майданчики сходів повинні бути забезпечені поручнями відповідно до вимог будівельних норм.
5. Всі працівники повинні знати і вміти надавати першу долікарську допомогу постраждалим
Головний механік ПІБ
Начальник дільниці ПІБ
